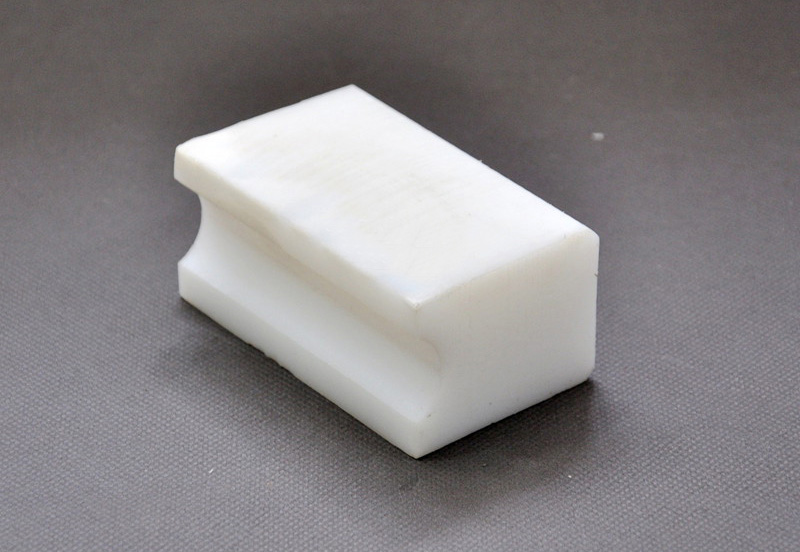

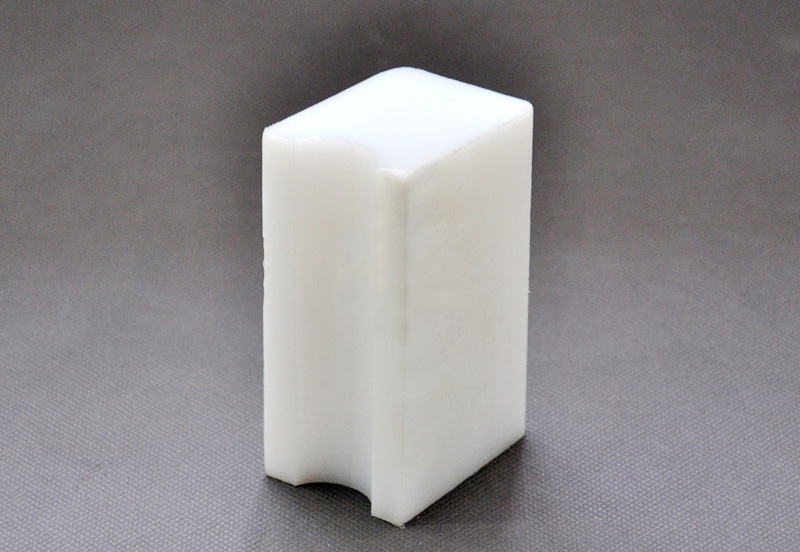

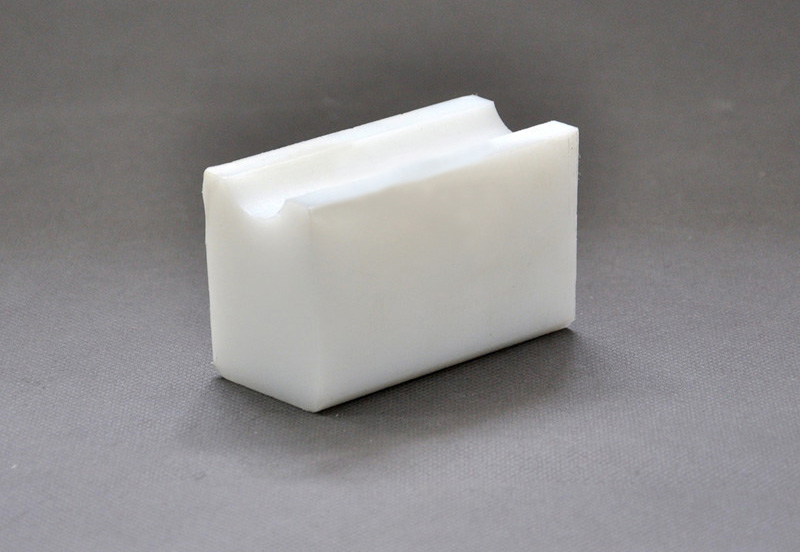

超高分子天輪襯塊
Hoist Sheave lining(CG-09)
天輪襯塊主要是防止天輪與鋼絲繩直接接觸時(shí)產(chǎn)生的摩擦,因此對保護鋼絲繩起著(zhù)非常重要的作用。鋼絲繩在運行時(shí)會(huì )產(chǎn)生自轉,如果摩擦系數過(guò)高,會(huì )妨礙鋼絲繩的旋轉,損傷鋼絲繩。對于這種情況,鋼絲繩必須以盡可能小的阻力導入豎井,以減小扭矩和旋轉應力。
我司采用了粘均分子量在150萬(wàn)-960萬(wàn)的線(xiàn)性結構材料(普通材料的分子量?jì)H2~30萬(wàn))制作而成的天輪、導向輪襯塊,具有如下特性:
1. 優(yōu)異的耐磨性:耐磨性能較好,且分子量越大,材料的耐磨性和抗沖擊性越高;
2. 良好的抗沖擊性能:沖擊強度是現有塑料中的較高值,即使在70℃時(shí)仍有相當高的沖擊強度;
3.良好的自潤滑性;
4.吸水率極低:因此其物理機械性能與使用的工作條件中的濕度因素無(wú)關(guān);
5.化學(xué)性能穩定:在一定的溫度,濃度范圍內能耐酸、堿、鹽等各種腐蝕性介質(zhì)及有機溶劑的腐蝕;
6.不粘附性;
7.良好的抗低溫性能;
附:超高分子天輪襯塊性能參數、檢測報告:
測試溫度( Test Temperature):21℃ 相對濕度(Relative Humidity):55℃
樣品編號(NO.) 2012Q-800 報告日期(Date):2012.6.18
測試項目 Item |
測試方法 Test method |
測試結果 Test result |
單位 Unit |
密度 Density |
ISO1183-1 | 0.94 | g/cm3 |
屈服強度 Yield Strength |
ASTM D-638 | 34 | MPa |
斷裂伸長(cháng)率 Breaking Elongation |
ISO527 | 400 | % |
沖擊強度 Impact strength |
ISO179 | No breaking | Mj/mm2 |
磨損 Abrasion |
ISO15527 | 83 | Steel=100 |
邵氏硬度 Shore Hardness |
ISO 868 | 68-70 | Shore D |
磨擦系數(靜態(tài)) Friction Coefficient(Static state) |
ASTM D-1894 | <0.1 | Unitless |
熱量膨脹系數 Coefficient of thermal expansion |
ASTM D-696 | 0.0002 | 0C |
熔點(diǎn) Melt point |
ASTM D-3417 | 138 | 0C |
